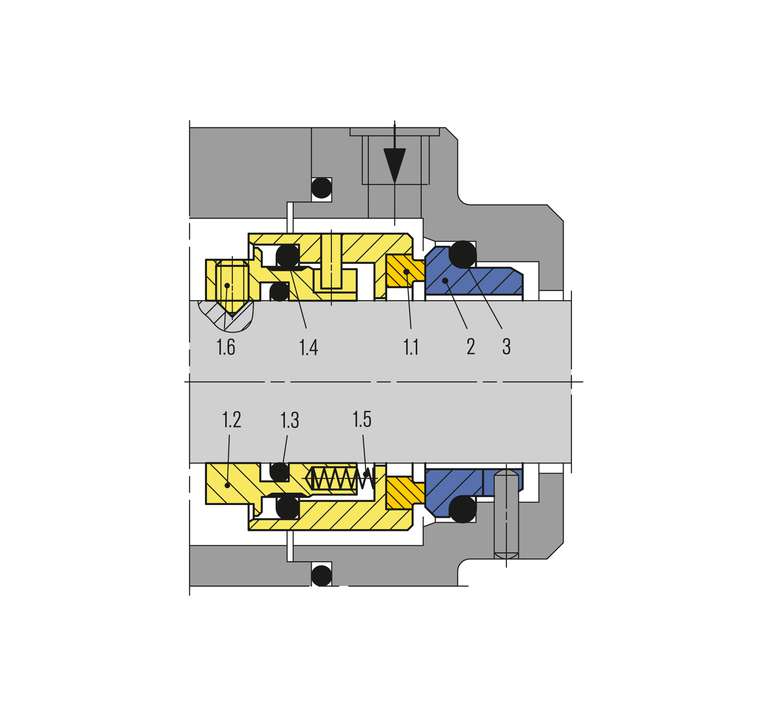

Pos. Teile-Nr.
DIN 24250
Benennung
1.1 472/473 Gleitring
1.2 485 Mitnehmer
1.3 412.2 O-Ring
1.4 412.1 O-Ring
1.5 477 Feder
1.6 904 Gewindestift
2 475 Gegenring (G16)
3 412.3 O-Ring

HJ92N

Merkmale

  • Für glatte Wellen
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gekapselte Befederung rotierend

Vorteile

  • Speziell für den Einsatz in feststoffbeladenen und hochviskosen Medien
  • Federn sind produktgeschützt angeordnet
  • Robuste und zuverlässige Konstruktion
  • Keine Beschädigung der Welle durch dynamisch belasteten O-Ring
  • Universell einsetzbar
  • Variante für Vakuumbetrieb lieferbar
  • Variante für Sterilbetrieb lieferbar

Einsatzbereich

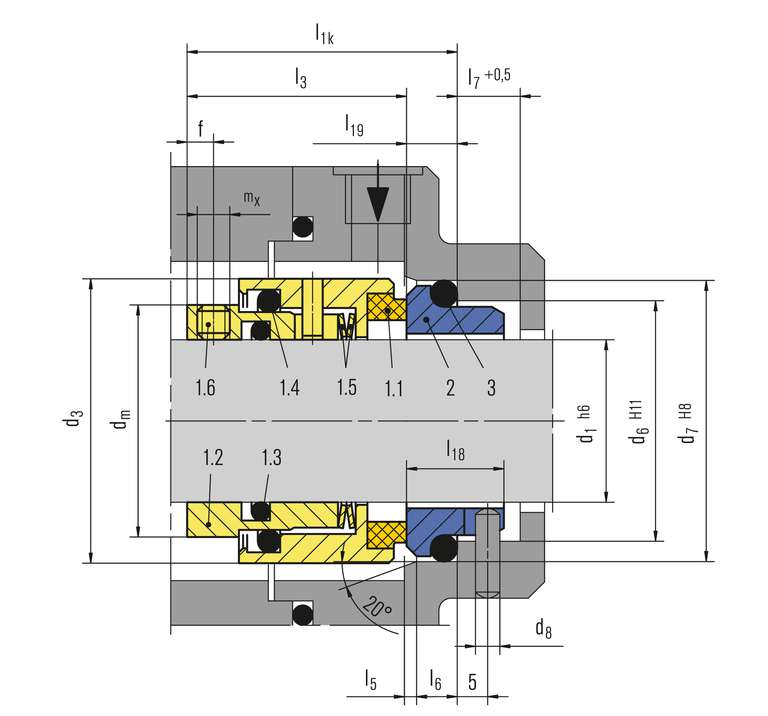

Wellendurchmesser:
d1 = 18 ... 100 mm (0,71" ... 4")
Druck:
p1*) = 0.8 abs.... 25 bar (12 abs. ... 363 PSI)
Temperatur:
t = -50 °C ... +220 °C (-58 °F ... +430 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung: ±0,5 mm.

* Ausrücksicherung des Gegenrings im zulässigen Unterdruckbereich nicht erforderlich. Jedoch bei längerem Vakuumbetrieb ist atmosphärenseitig ein Quench vorzusehen.

Werkstoffe

Gleitring: Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B)
Gegenring G16: Siliziumkarbid (Q1)

Standards und Freigaben

  • EN 12756

Hinweis

Variante für den Einsatz in Sterilprozessen lieferbar. Bitte anfragen.



Produktvarianten

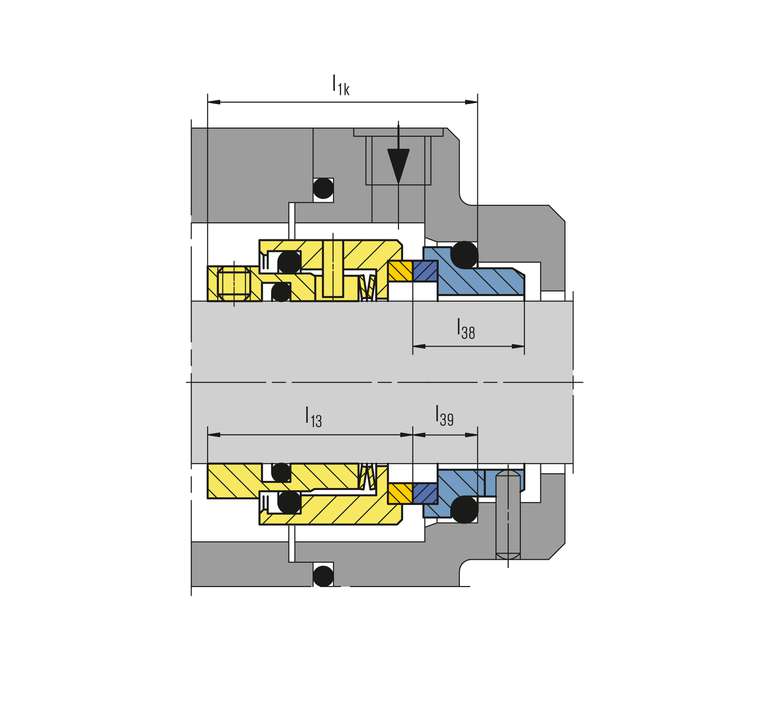

HJ927GN
Positionen und Benennung wie HJ92N.
Gleitring: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Gegenring G46: Siliziumkarbid (Q12)
Einbaulänge l1k (= l3 + l39) wird überschritten (l11).

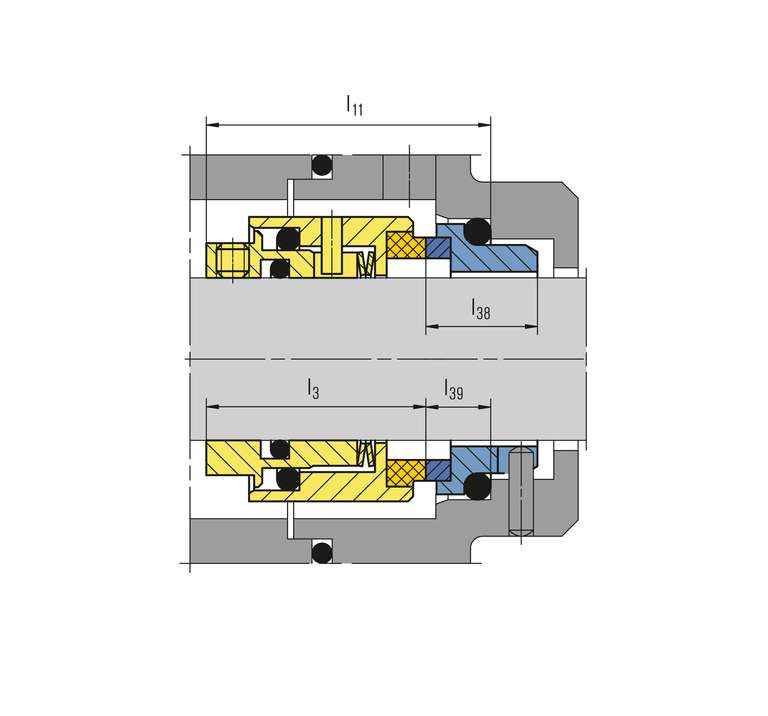

HJ97GN5
Positionen und Benennung wie HJ92N.
Gleitring: Siliziumkarbid (Q12)
Gegenring G16: Siliziumkarbid (Q1)
Einbaulänge l1k (= l13 + l19) wird unterschritten (l12).
HJ977GN
Positionen und Benennung wie HJ92N.
Gleitring: Siliziumkarbid (Q12)
Gegenring G46: Siliziumkarbid (Q12)
Einbaulänge l1k
Einsatzbereich:
Temperatur: t = –20 °C ... +180 °C (-4 °F ... +356 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)
HJ4...
Gleitringdichtungen mit produktgeschützter Gruppenbefederung. Für Hochdruckanwendungen.
Druck: p = max. 50 bar (725 PSI)
Wellendurchmesser: d1 > 100 mm (3,94").
Kleinere Durchmesser und höhere Drücke auf Anfrage.

Ähnliche Produkte

eHJ®

  • Für glatte Wellen
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Befederung rotierend
  • 100 % kompatibel mit HJ9... für l1k
