SeccoLip®481

SeccoLip<sup>®</sup>481

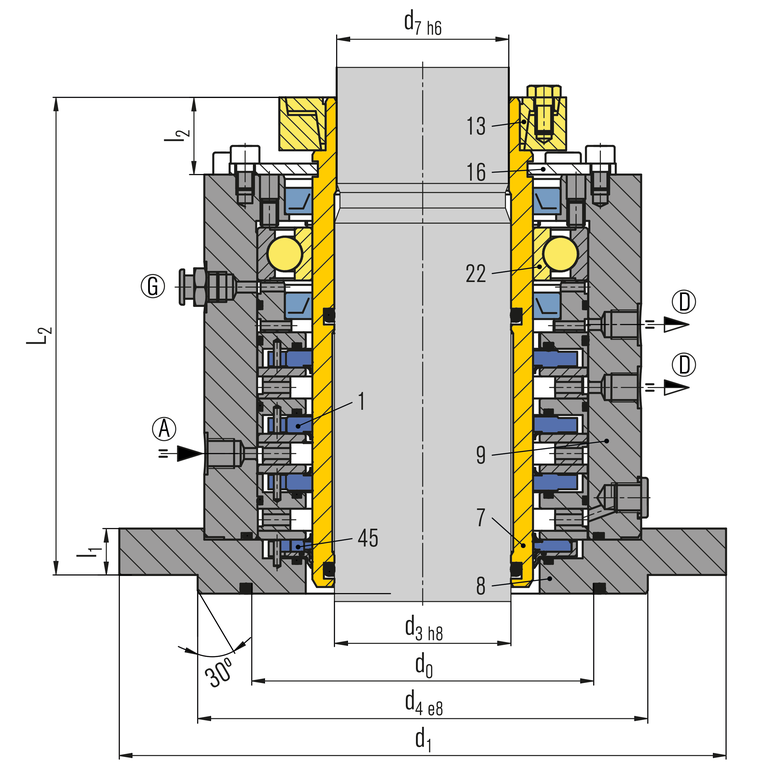

SeccoLip 481L-4

Pos. Benennung
1 Lippendichtung
2 Einsatz
3 Scheibe
4 Einlegering
6 Runddichtring
7 Wellenhülse
8 Flansch
9 Gehäuse
13 Schrumpfscheibe
16 Montagelehre
23 Distanzring
27 Wellendichtring
28 Wälzlager
SeccoLip 481-2

Pos. Benennung
1 Lippendichtung
2 Einsatz
3 Scheibe
4 Einlegering
6 Runddichtring
7 Wellenhülse
8 Flansch
9 Gehäuse
13 Schrumpfscheibe
16 Montagelehre

SeccoLip®481

Merkmale

  • Für Obenantrieb, auf Anfrage auch Seiten- und Untenantrieb möglich
  • Trockenlaufend
  • Modularer und flexibler Aufbau
  • Kompensation der Wellenauslenkung durch patentierte Technik
  • Drehrichtungsunabhängig
  • Cartridge-Einheit

Vorteile

  • Lieferbar als montagefertige Cartridge, für eine schnelle und unkomplizierte Montage
  • Werksgeprüfte Technik sorgt für sicheren Einsatz
  • Trockenlaufende Lippendichtung – je nach Anwendungsfall kann auf ein Versorgungsystem verzichtet werden
  • Kein zusätzliches Wälzlager notwendig, jedoch optional erhältlich
  • Dichtelement aus hellem chemisch hochbeständigen PTFE-Compound
  • ATEX-Bescheinigung auf Anfrage
  • Kundenspezifische Anpassungen möglich

Einsatzbereich

Wellendurchmesser: d1 = 40 ... 125 mm (1,57" ... 4,92")
Sonder-Wellendurchmesser zwischen 25 mm und 200 mm möglich (0,98"... 7,87")
Druck: p1 = Vakuum ... 6 bar (87 PSI)
Temperatur: -30 °C ... +200 °C (-22 °F ... +392 °F)
Gleitgeschwindigkeit: vg = 0 ... 2 m/s (0 ... 6 ft/s)
Axialbewegung: ±3,0 mm
Radialbewegung: 1,0 mm (bis 3 mm auf Anfrage)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Lippendichtelement: Helles, chemisch hochbeständiges PTFE-Compound mit FDA
Nebendichtungen: FKM (V)
Metallische Teile: 316L / 1.4404

Je nach Kundenanforderung sind auch andere Werkstoffe möglich.

Standards und Freigaben

  • FDA
  • ATEX
  • TA-Luft
