Espey WKA300

Espey WKA300 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

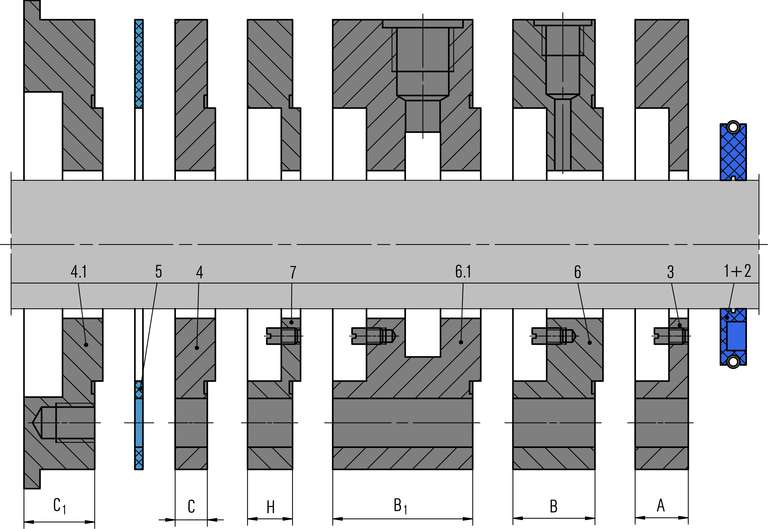

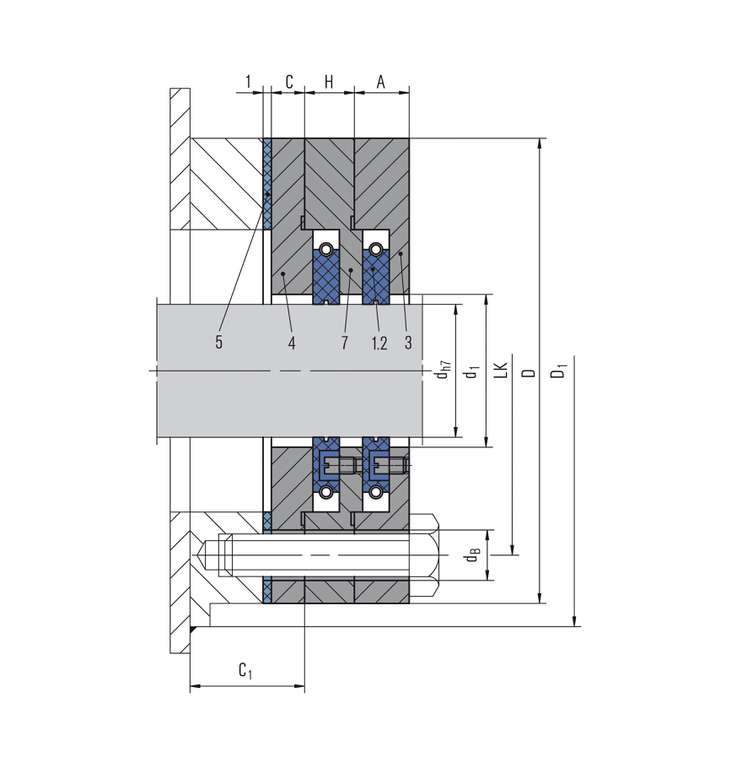

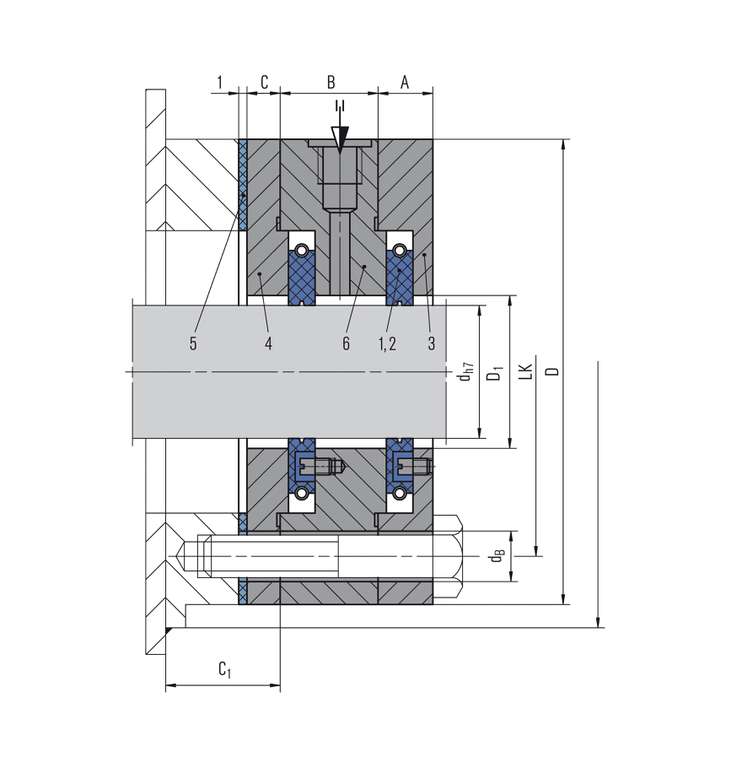

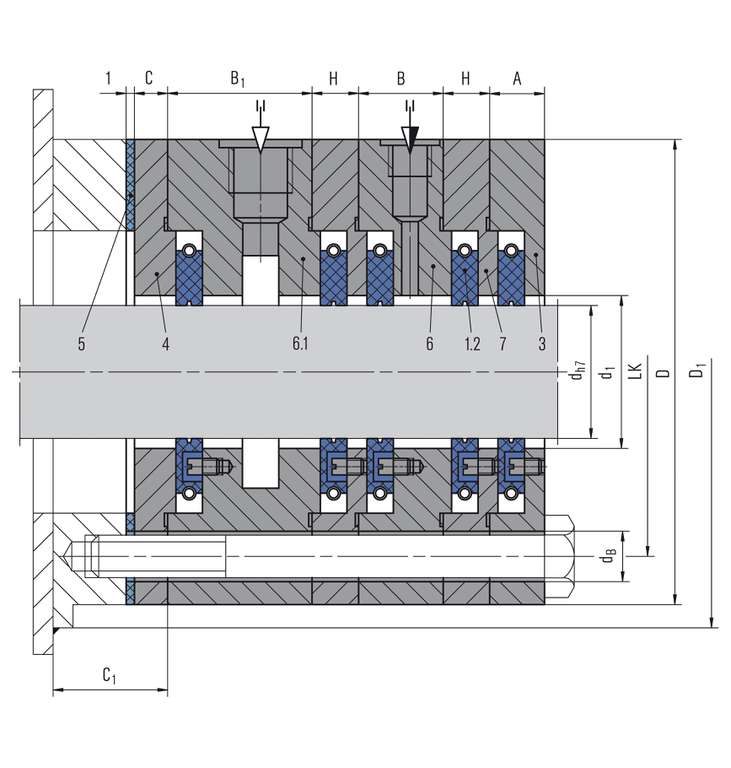

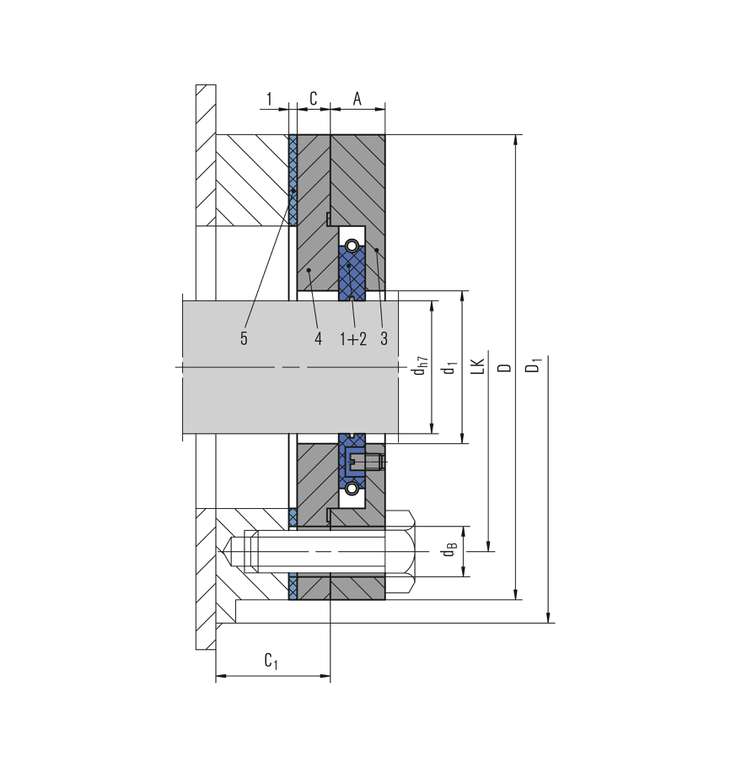

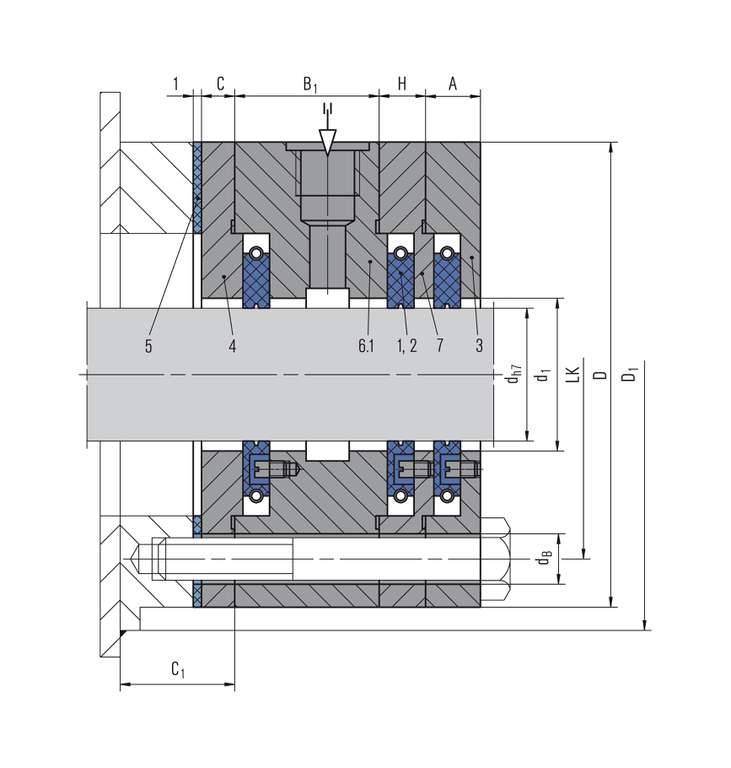

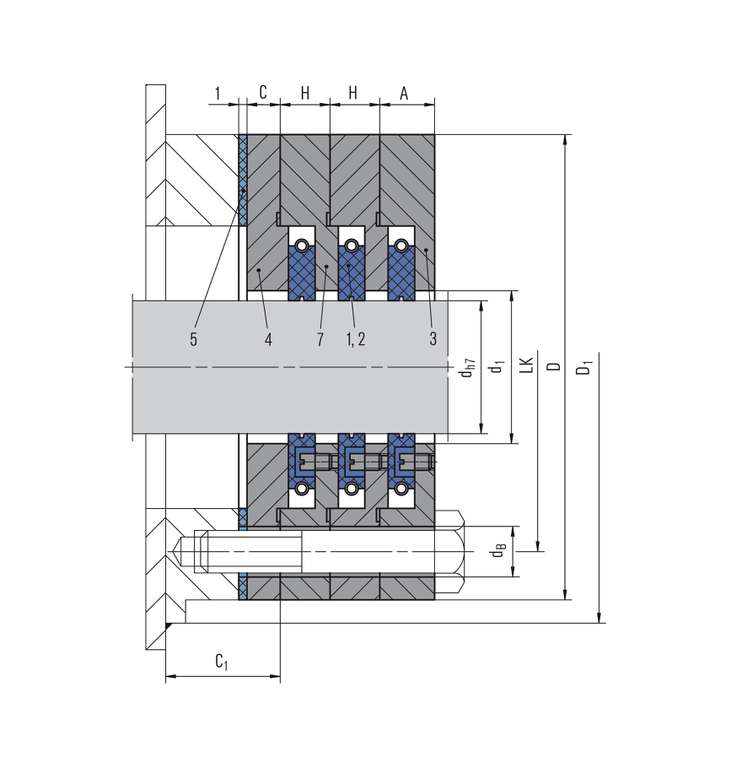

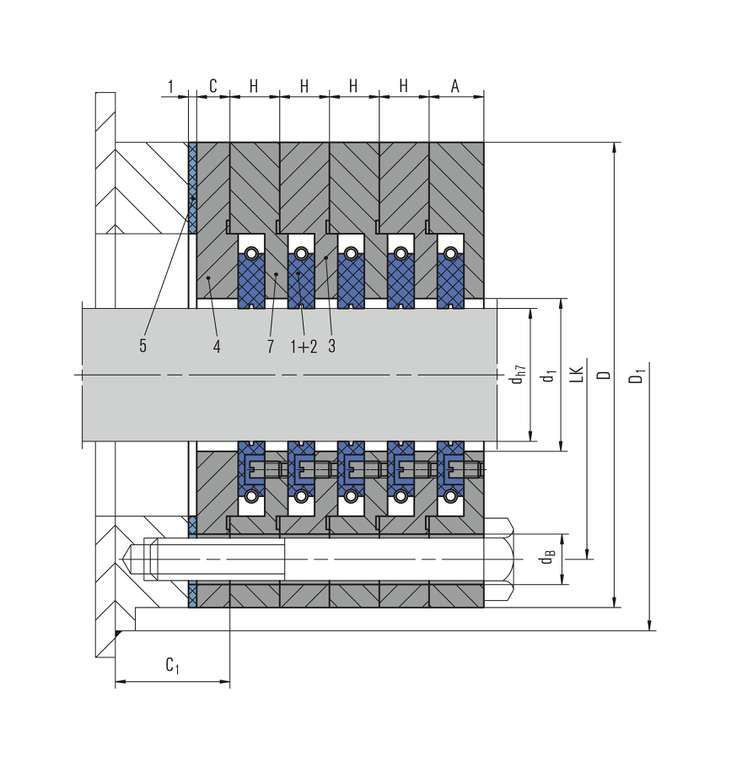

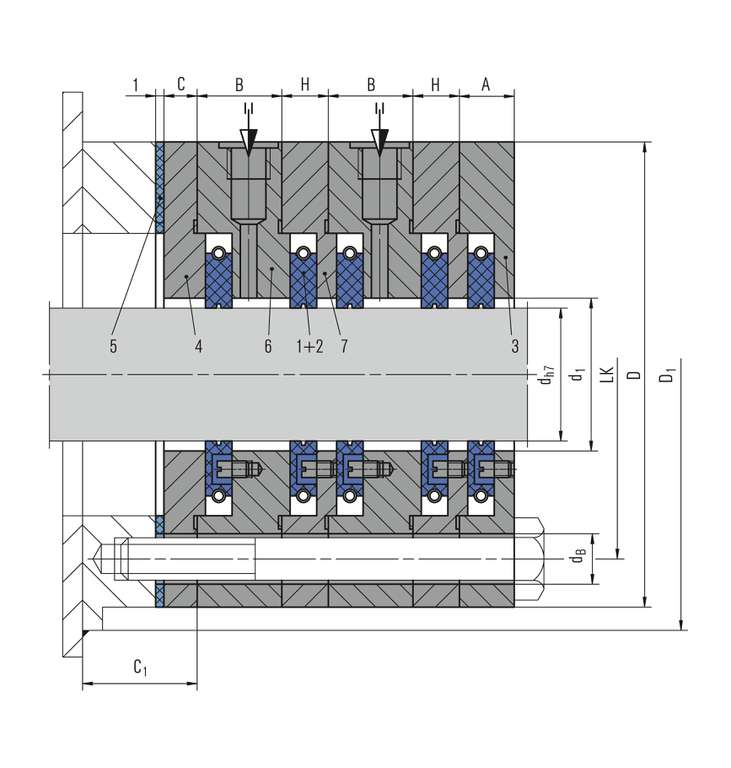

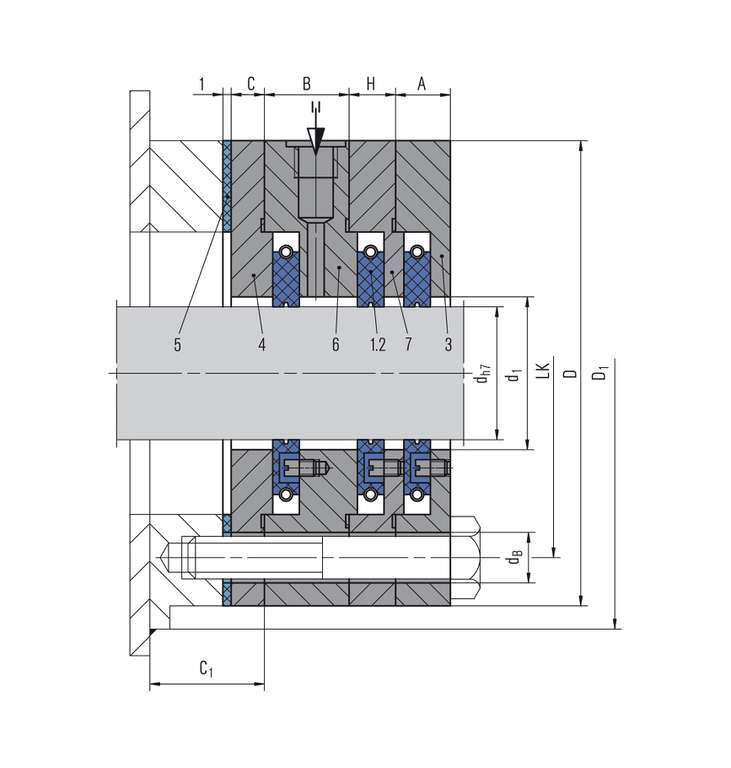

Pos. Benennung
1 Dichtring
2 Zugfeder
3 Kammer
4 Schlussring
4.1 Anschweißring (alternativ)
5 Flachdichtung
6 Fettkammer

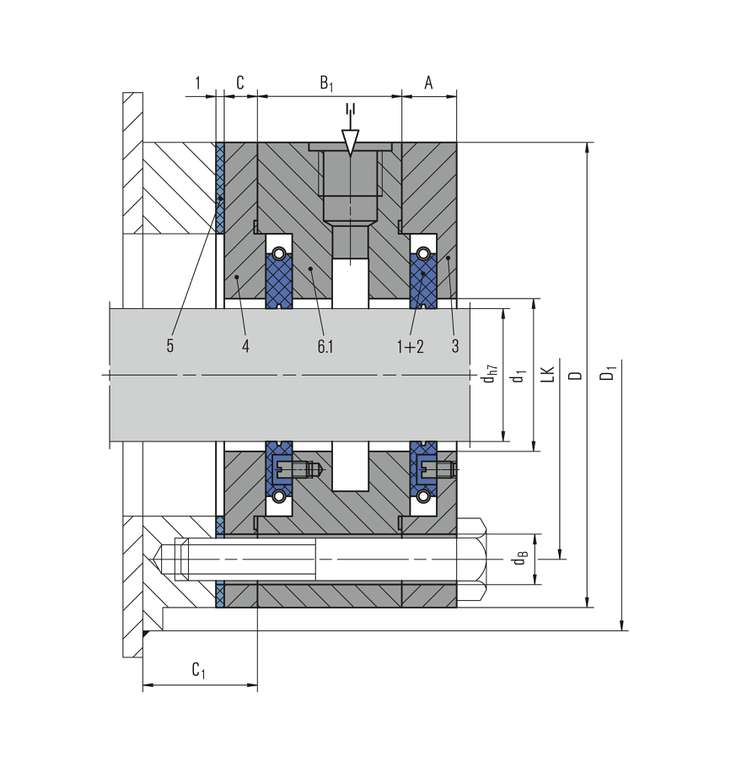

6.1 Sperrgas-, Absaugkammer
7 Zwischenkammer
Für eine größere Ansicht bitte die Maus über das Bild bewegen.
  • Mehrteiliger Dichtring, radial geschnitten
  • Kammerdichtung (Baukastensystem - beliebig kombinierbar)
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Selbstjustierende Dichtringe
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
  • Dichtringe segmentiert und damit leicht austauschbar
  • Hohe Betriebssicherheit
  • Hohe Standzeit
  • Wartungsfreundlich
Wellendurchmesser:
d = 20 ... 340 mm (0,79" … 13,39")
Betriebsdruck:
p = Vakuum ... 1.5 bar (22 PSI) abs.
Betriebstemperatur:
t = -120 °C ... +500 °C (-184 °F … +932 °F) für Kohle,
max. 225 °C (437 °F) für PTFE-Compound, max. 300 °C (572 °F) mit Fettsperre
Gleitgeschwindigkeit:
vg = max. 150 m/s (492 ft/s) für Kohle,
max. 40 m/s (131 ft/s) für PTFE-Compound
Radialspiel: ±2,0 mm (±0,08")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >300 HB
Dichtring: Kohle, PTFE-Compound
Kammerteile: 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder: 1.4571, Hastelloy®, Titan, Inconel®
  • Chemische Industrie
  • Metallerzeugung und -verarbeitung
  • Zellstoff- und Papierindustrie
  • Nahrungsmittelindustrie
  • Kraftwerkstechnik
  • Maschinen- und Anlagenbau
  • Gase
  • Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
  • (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
  • Ölnebel / Kriechöl
  • Wasser
  • Kleine und mittlere Ventilatoren und Gebläse
  • Lagerabdichtungen bei Getrieben und Motoren
  • Mixer, Mischer, Mühlen, Trockner
